محصولات > شرکت کناف > اتصالات
| تصویر کالا | نام کالا | توضیح کالا | طول mm | عرض mm | تعداد در هر بسته |
|---|---|---|---|---|---|
|

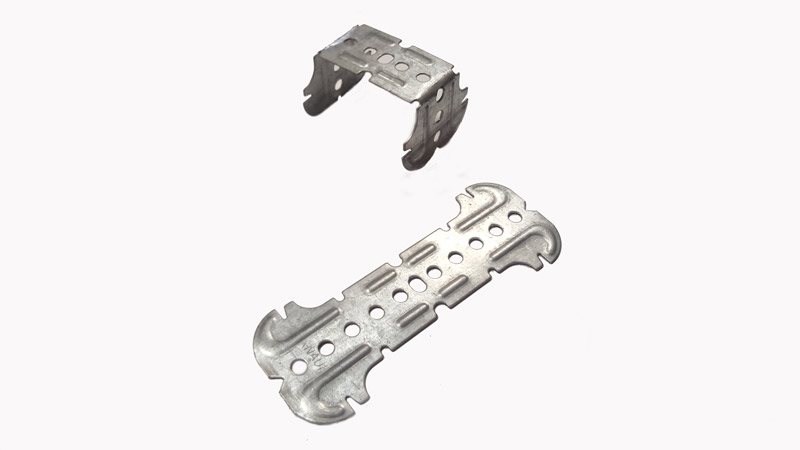

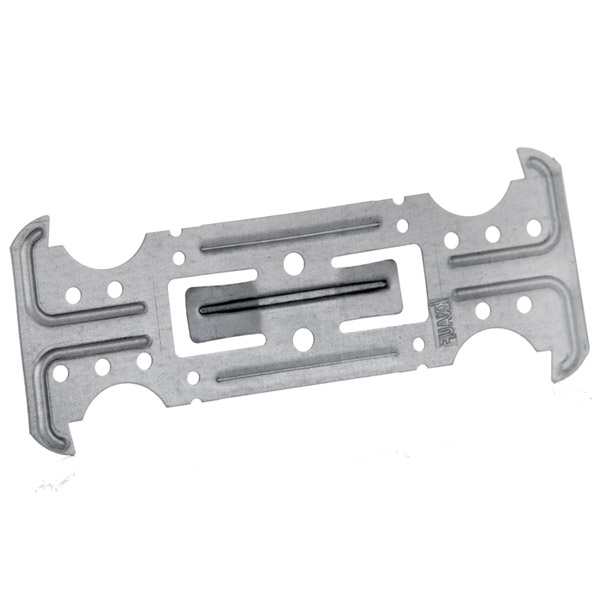

آویز و پل F47
آویز و پل CD60
|
از این قطعه در سقف های D112a جهت اتصال سازه باربر به سازه پانل خور و ایجاد یک شبکه استفاده می شود.این قطعه در دو اندازه برای سازه های CD60 و F47 تولید و عرضه می گردد. |
113
-
|
-
60
|
1000
200
|
|

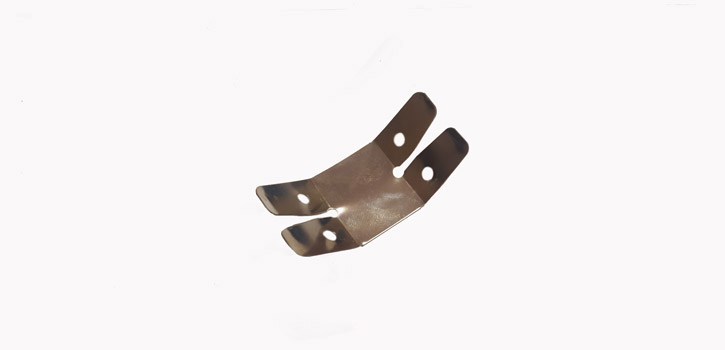

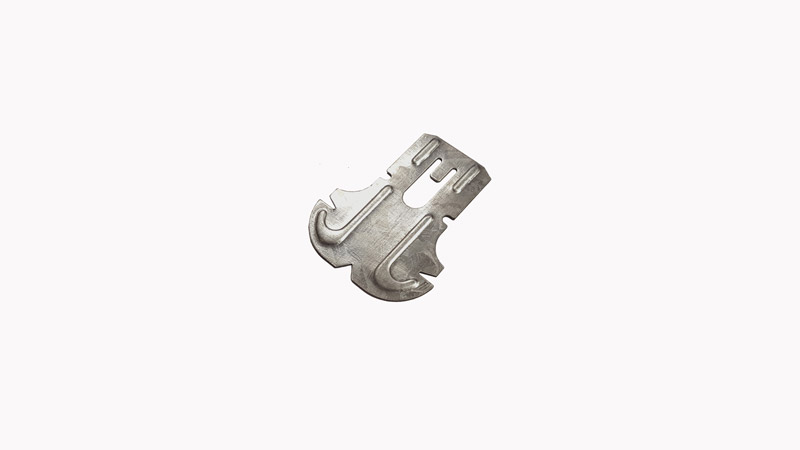

بست اتصال نیمه F47
بست اتصال نیمه CD60
|
از این قطعه در قسمت هایی که استفاده از آویز و پل کامل مقدور نباشد استفاده می شود.این قطعه در دو اندازه برای سازه های CD60 و F47 تولید و عرضه می گردد. |
65
78
|
-
-
|
2000
1000
|
|

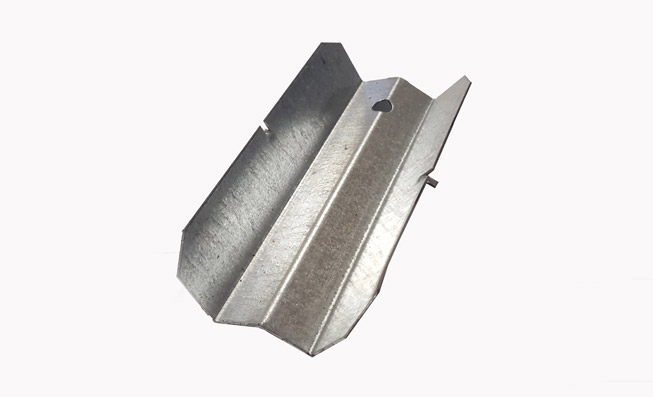

بست اتصال طولی F47
بست اتصال طولی CD60
|
از این قطعه جهت اتصال سازه های باربر یا پانل خور در امتداد طولی یکدیگر استفاده می شود.ایین قطعه دارای مقطع Wشکل بوده و در دو اندازه برای سازه های CD60 و F47 تولید و عرضه می شود. |
100
85
|
-
-
|
500
250
|
|

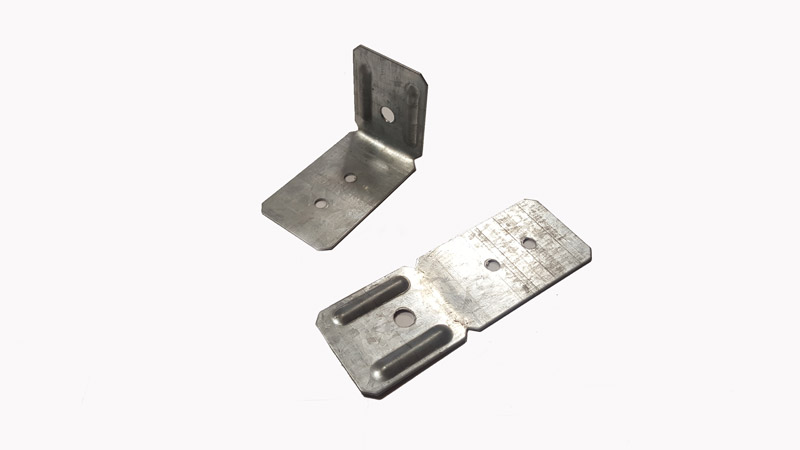

اتصال مستقیم CT205 (براکت F47) اتصال مستقیم CD60 براکتCD60 |
زمانی که فاصله سقف کاذب D112 با سقف اصلی یا فاصله دیوار پوششی W623 با دیوار اصلی کم است از این قطعه جهت اتصال زیر سازی به سقف یا دیوار اصلی استفاده می شود.براکت در دو اندازه برای سازه های CD60 و F47 تولید و عرضه می گردد. |
204
60
90
120
|
30
30
|
500
500
|
|
اتصال سقفی HT90
|
از این قطعه در سقف های کاذب جهت اتصال آویز به سقف اصلی استفاده می شود. |
90
|
34
|
1000
|
|

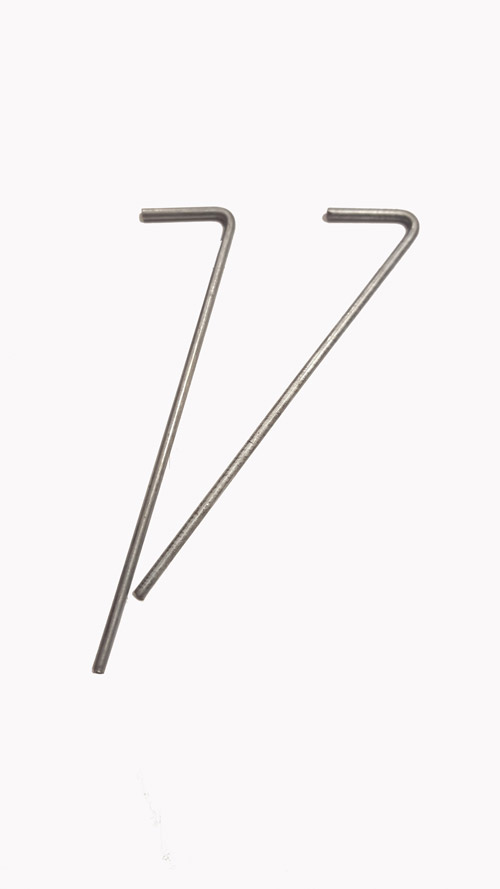

آویز سیمی
|
از این نوع آویز به همراه بست اتصال آویز دوبل در سقف های مشبک استفاده می شود. |
1000
600
200
|
4
|
100
|
|

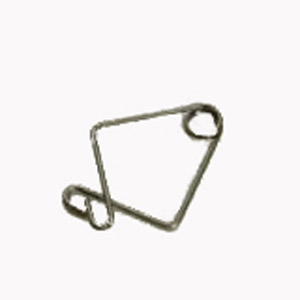

بست اتصال آویز دوبل
|
قطعه ای با خاصیت فنری که به همراه دو قطعه آویز سیمی یک آویز قابل رگلاژ را تشکیل می دهند. |
-
|
30
|
150
|
|

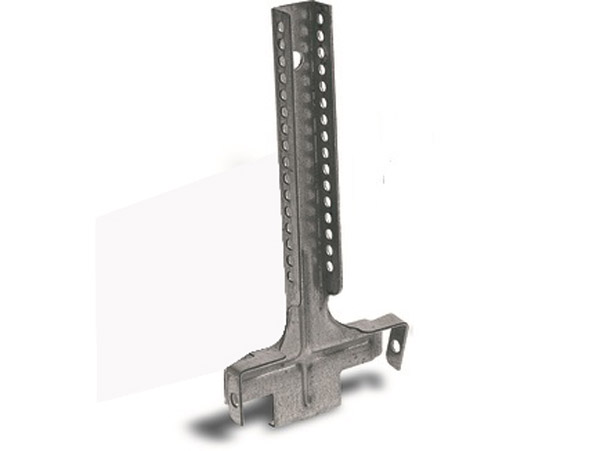

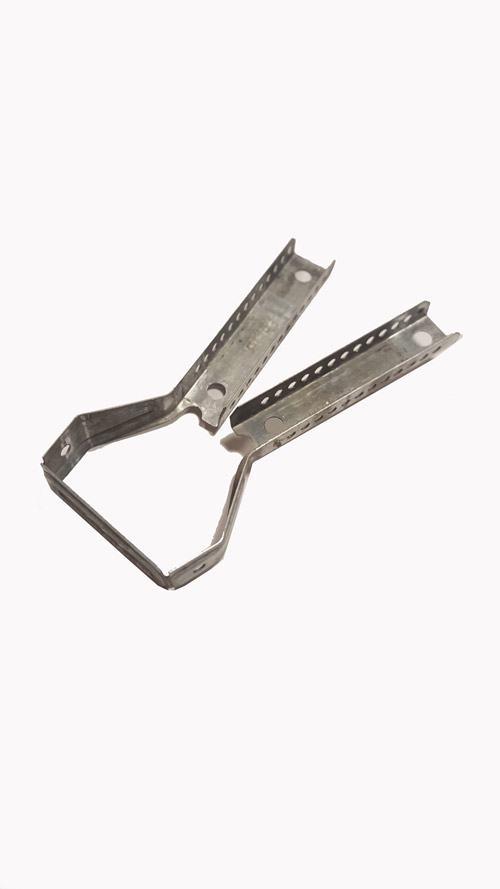

رکاب نانیوس F47
رکاب نانیوس CD60
|
از این قطعه جهت اتصال زیر سازی سقف کاذب به سقف اصلی استفاده می شود.از خصوصیات این نوع آویز می توان به سهولت و سرعت زیاد در آویز گیری،مقاومت در برابر زلزله و ارتفاع آویز قابل توجه(حداکثر 4 متر و حداقل 20 سانتیمتر) اشاره نمود.
آویز نانیوس از 4 قطعه(قطعه اتصال سقفی یا آویز،قطعه رابط برای افزایش طول،قطعه اتصال به زیر سازی(رکاب یا چنگک) و سوزن تنظیم ارتفاع تشکیل شده است. |
120
120
|
-
-
|
200
200
|
|
چنگک نانیوس CD60
|
کاربردی همانند رکاب نانیوس دارد. |
130
|
-
|
200
|
|

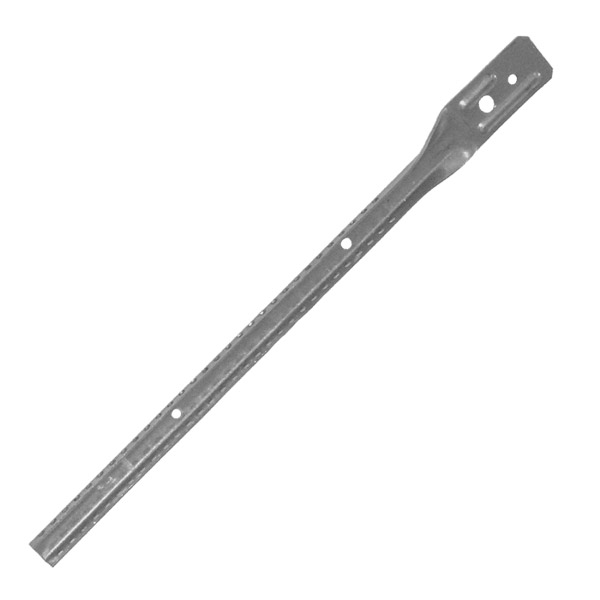

قطعه اتصال سقفی
(آویز نانیوس) |
از این قطعه جهت اتصال مجموعه آویز نانیوس به سقف اصلی استفاده می شود. |
200
400
600
800
1000
|
12
|
200
|
|

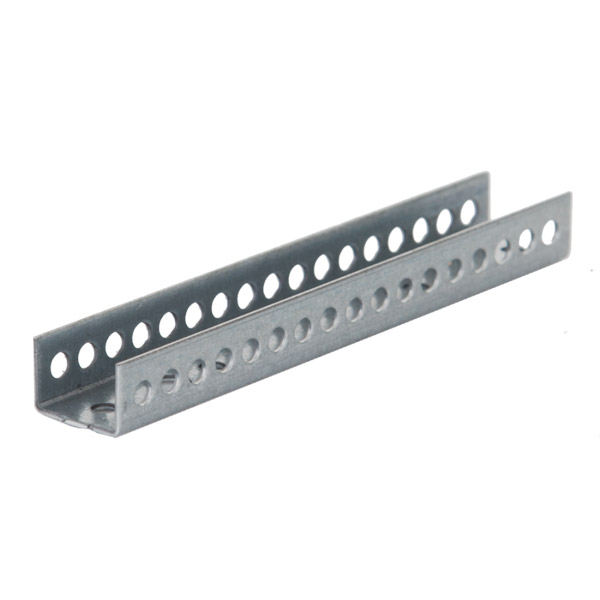

قطعه رابط نانیوس برای افزایش طول
|
از این قطعه به عنوان رابط جهت افزایش طول آویز نانیوس استفاده می شود. |
100
|
-
|
500
|
|
قطعه افزایش طول 300 سانتیمتری
|
از این قطعه جهت افزایش طول آویز نانیوس تا ارتفاع حداکثر 4 متر استفاده می شود. |
3000
|
-
|
20
|
|

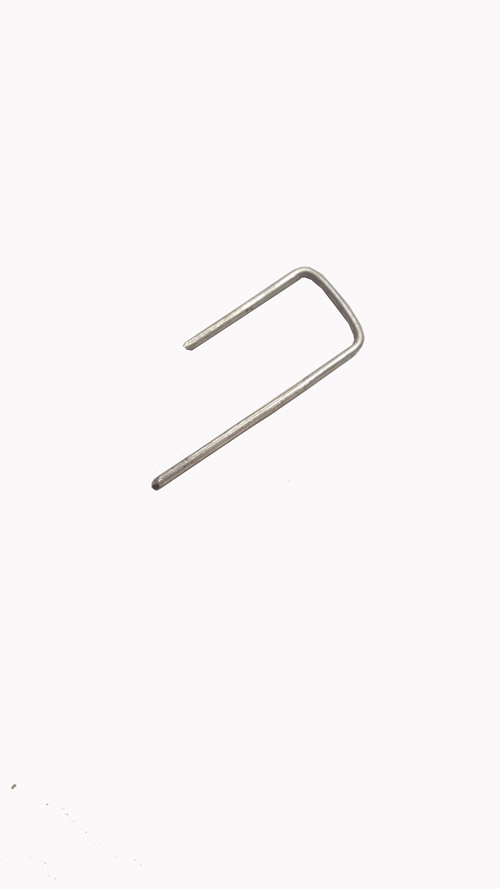

پین نانیوس
(سوزن تنظیم ارتفاع) |
از این قطعه در زمان نیاز به افزایش طول و برای ایجاد ارتباط بین رابط 10 سانتیمتری و آویز نانیوس بکار می رود. |
13.5
|
-
|
1
|
|

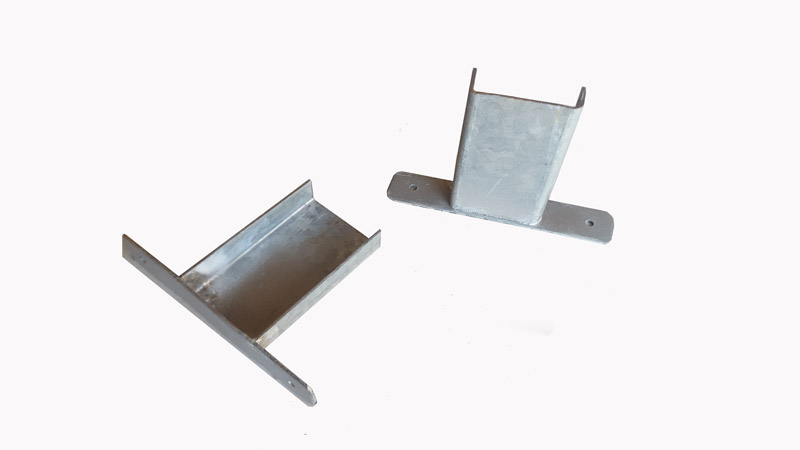

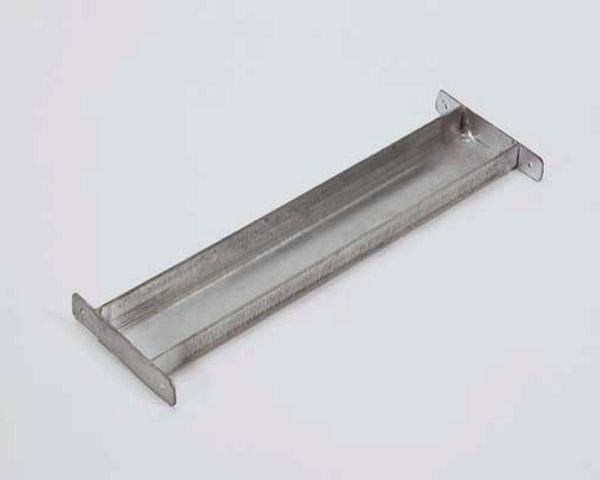

ساپورت تاسیساتی SP60
ساپورت تاسیساتی SP40
|
در دیوار ها از این محصول جهت نصب لوله های آب و فاضلاب،رادیاتورها وسایر بارهای طره ای که وزن آنها باید به استاد های مجاور منتقل شود،استفاده می شود. |
560
360
|
60
60
|
1
1
|
|
ساپورت تاسیساتی SC47
|
در دیوار ها با استفاده از این قطعه اتصال در ترکیب با سازه F47 می توان سازه پشتیبان جهت نصب قوطی های برق فلزی تامین نمود. |
75
|
45
|
100
|
|
گیره پشت تایل
|
از این محصول جهت ثابت نگه داشتن تایل های الیاف معدنی در محل نصب خود و جلوگیری از جابجایی آنها در زمان وقوع زلزله یا وزش بادهای شدید استفاده می شود. |
-
|
-
|
40
|
|

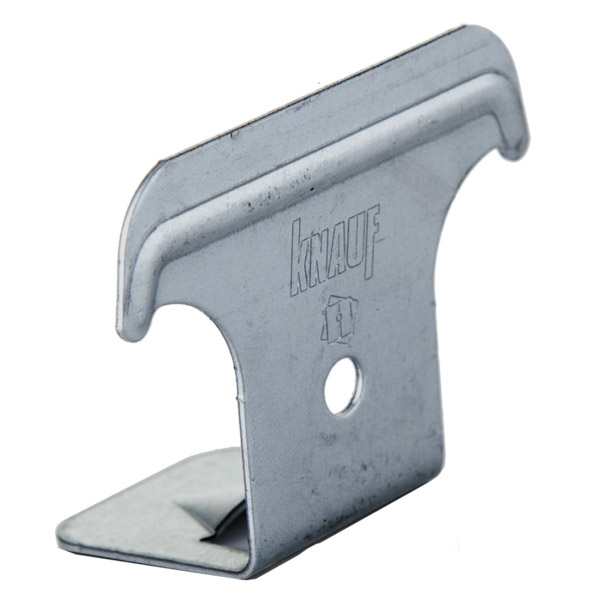

گیره آویز بار از TProfile
|
این گیره با نصب شدن روی پروفیل های کلیک تا 5 کیلوگرم ظرفیت باربری خواهد داشت. |
-
|
-
|
100
|
|
سنجاق آویز بار از TProfile
|
این محصول پس از نصب شدن روی پروفیل های کلیک تا 1 کیلوگرم ظرفیت باربری خواهد داشت. |
-
|
-
|
50
|
