سازه های سقف مشبک بصورت سپری (T شکل) و نبشی (L شکل)بوده که سپری ها در سه طول استاندارد 3600 ،1200 و 600 میلیمتر تولید می شوند.وجود زبانه های اتصال کشویی (click) در ابتدا و انتهای این نوع سازه ها و همچنین شیارهای قائم بر روی جان سازه باعث ایجادشبکه های 60*60 سانتیمتر می شود.
سطح زیرین بال سپری توسط ورقی پیش رنگ شده روکش شده است.
این نوع از سازه ها در سه نوع مختلف تولید و به بازار عرضه می گردد.

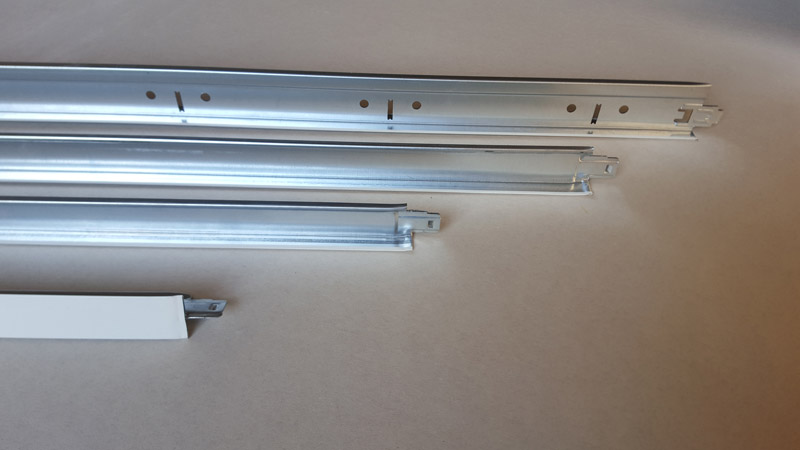

<< پروفیل کلیک T24 >>
| تصویر کالا | نام کالا | توضیح کالا | طول mm | عرض mm | ارتفاع mm | مقدار در هر بسته m |
|---|---|---|---|---|---|---|
|
T-RM 1- 3600 | این سازه جزء اصلی زیر سازی را تشکیل داده و وظیفه انتقال بار سقف کاذب را به آویز و در نتیجه به سقف اصلی بعهده دارد.بر روی این پروفیل،شکاف هایی جهت اتصال سازه های فرعی T1200 و سوراخ هایی جهت اتصال آویز وجود دارد. | 3600 | 24 | 38 | 72 |
|
|
T-RC 10- 1200 | این سازه فرعی،سازه های T3600 را به یکدیگر متصل می نماید. | 1200 | 24 | 28 | 72 |
|
|
T-RC 9- 600 | این سازه فرعی،سازه های فرعی T1200 را به یکدیگر متصل نموده و بصورت موازی با سازه اصلی T3600 اجرا می شود. | 600 | 24 | 25.5 | 36 |
|

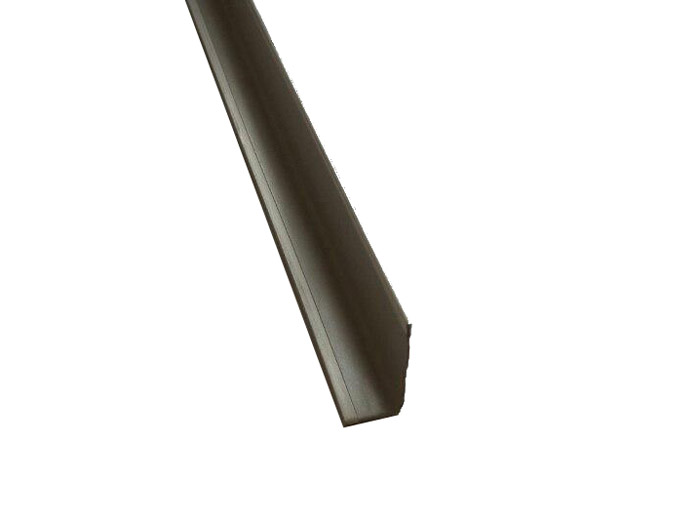

L-ARA 3000 | این سازه در فصل مشترک دیوار و سقف به دیوار متصل شده و تراز سقف را مشخص می کند. | 3000 | 24 | 24 | 120 |

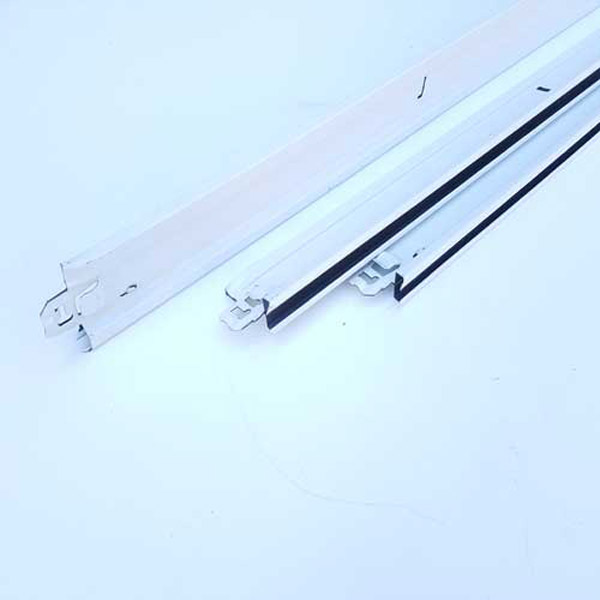

<< (VT-S-15F) Ultra Line - white / black پروفیل کلیک >>
| تصویر کالا | نام کالا | توضیح کالا | طول mm | عرض mm | ارتفاع mm | مقدار در هر بسته m |
|---|---|---|---|---|---|---|
|
Ultra Line 3600 | این سازه جزء اصلی زیر سازی را تشکیل داده و وظیفه انتقال بار سقف کاذب را به آویز و در نتیجه به سقف اصلی بعهده دارد.بر روی این پروفیل،شکاف هایی جهت اتصال سازه های فرعی T1200 و سوراخ هایی جهت اتصال آویز وجود دارد. | 3600 | 14.3 | 41 | 72 |
|
|
Ultra Line 1200 | این سازه فرعی،سازه های T3600 را به یکدیگر متصل می نماید. | 1200 | 14.3 | 41 | 48 |
|
|
Ultra Line 600 | این سازه فرعی،سازه های فرعی T1200 را به یکدیگر متصل نموده و بصورت موازی با سازه اصلی T3600 اجرا می شود. | 600 | 14.3 | 41 | 42 |
|

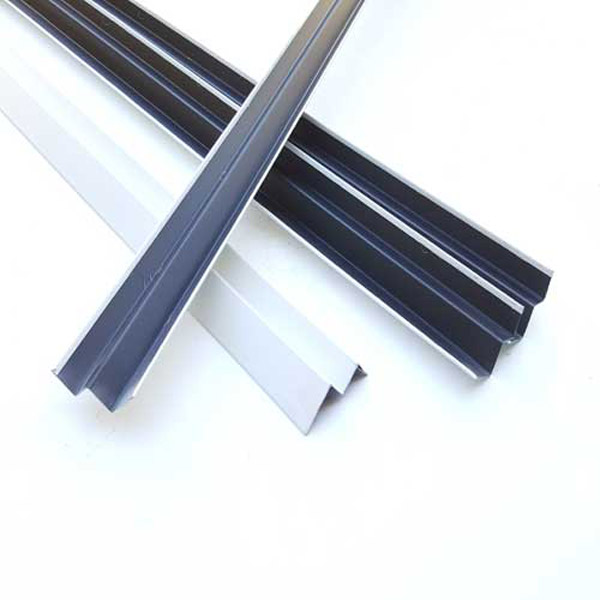

W Shape Angle 15*15*15*22 | این سازه در فصل مشترک دیوار و سقف به دیوار متصل شده و تراز سقف را مشخص می کند.این نوع از سازه تراز یک شیار تزئینی در محل اتصال به دیوار ایجاد می کند که به خط سایه شهرت دارد. | 3000 | - | - | 120 |
<< پروفیل کلیک T15 >>
| تصویر کالا | نام کالا | توضیح کالا | طول mm | عرض mm | ارتفاع mm | مقدار در هر بسته m |
|---|---|---|---|---|---|---|
|
T-RM-15-3600 | این سازه جزء اصلی زیر سازی را تشکیل داده و وظیفه انتقال بار سقف کاذب را به آویز و در نتیجه به سقف اصلی بعهده دارد.بر روی این پروفیل،شکاف هایی جهت اتصال سازه های فرعی T1200 و سوراخ هایی جهت اتصال آویز وجود دارد. | 3600 | 15 | - | 144 |
|
|
T-RC-15-1200 | این سازه فرعی،سازه های T3600 را به یکدیگر متصل می نماید. | 1200 | 15 | - | 96 |
|
|
T-RC-15-600 | این سازه فرعی،سازه های فرعی T1200 را به یکدیگر متصل نموده و بصورت موازی با سازه اصلی T3600 اجرا می شود. | 600 | 15 | - | 73.8 |
|
|

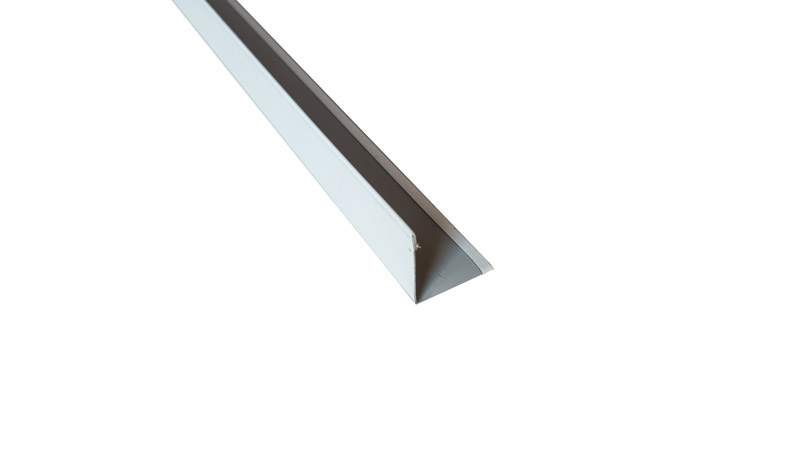

Wall Angel 3000 | این سازه در فصل مشترک دیوار و سقف به دیوار متصل شده و تراز سقف را مشخص می کند. | 3000 | 18 | 24 | 150 |
|
L-SRA Slim | این سازه در فصل مشترک دیوار و سقف به دیوار متصل شده و تراز سقف را مشخص می کند. | 3000 | 14 | 24 | 120 |
